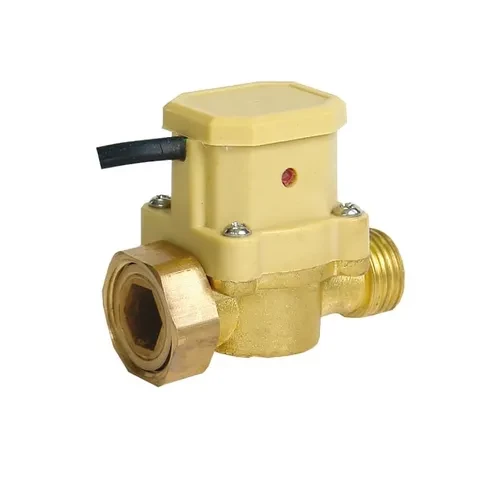

Реле протока (насос повышенного давления)

Реле протока ¾" предназначено для включения и отключения электронасосов при наличии или отсутствии протока перекачиваемой жидкости. 2. Технические характеристики. Напряжение электросети: 220±10% Максимальный рабочий ток: 3А Частота: 50Гц Максимальное допустимое давление: 0,4MПа Максимальная температура жидкости: +60°С Степень защиты: IP42 Габаритные размеры: 65х40х56 (мм) Резьба патрубков: G½-B/G¾-B Длина шнура электрического подключения: 250 мм Масса реле : 0,145 кг 3. Устройство Реле протока состоит из корпуса электрической части и корпуса проточной (гидравлической) части, соединенных винтами. Корпус электрической части изготовлен из пластика. В проточной части, изготовленной из латуни, расположен подпружиненный клапан, который воздействует на герметичный контакт, расположенный в электрической части и залит компаундом. Герметичный контакт электрически соединен с проводниками, к которым может быть подключен электронасос, магнитный пускатель и т.п. В верхней части реле имеется указатель направления протока перекачиваемой жидкости. Гайка и штуцер, которые установленные на реле, изготовлены из латуни, прокладки из резины. 4. Принцип работы: При наличии протока перекачиваемой жидкости клапан открывается и замыкает герметичный контакт, который в свою очередь подает сигнал на включение или отключение электронасоса. 5. Условия хранения Хранить в сухом помещении при температуре от - 10 °С до +50 °С
